IGBT模塊使用上的注意事項

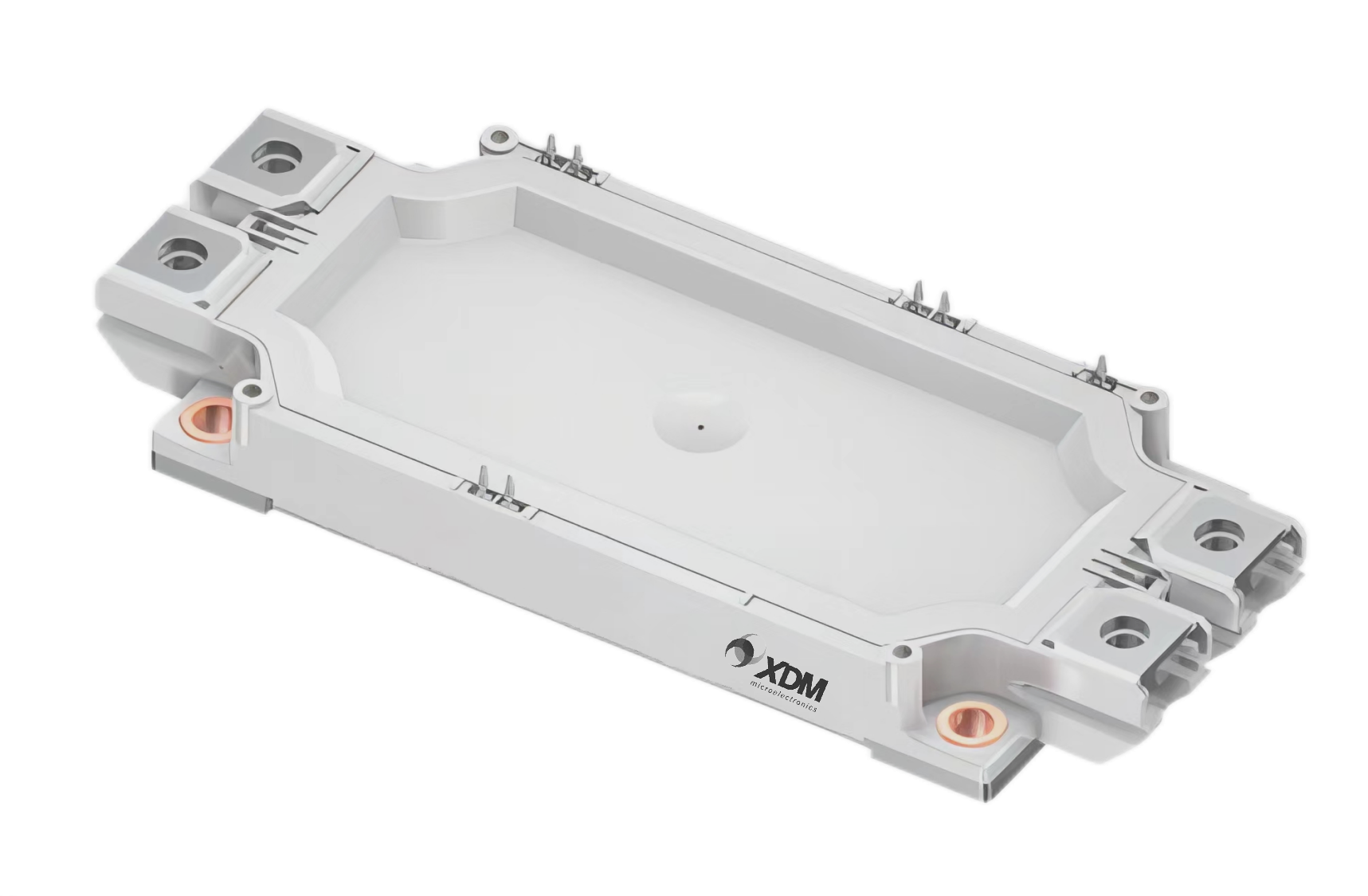

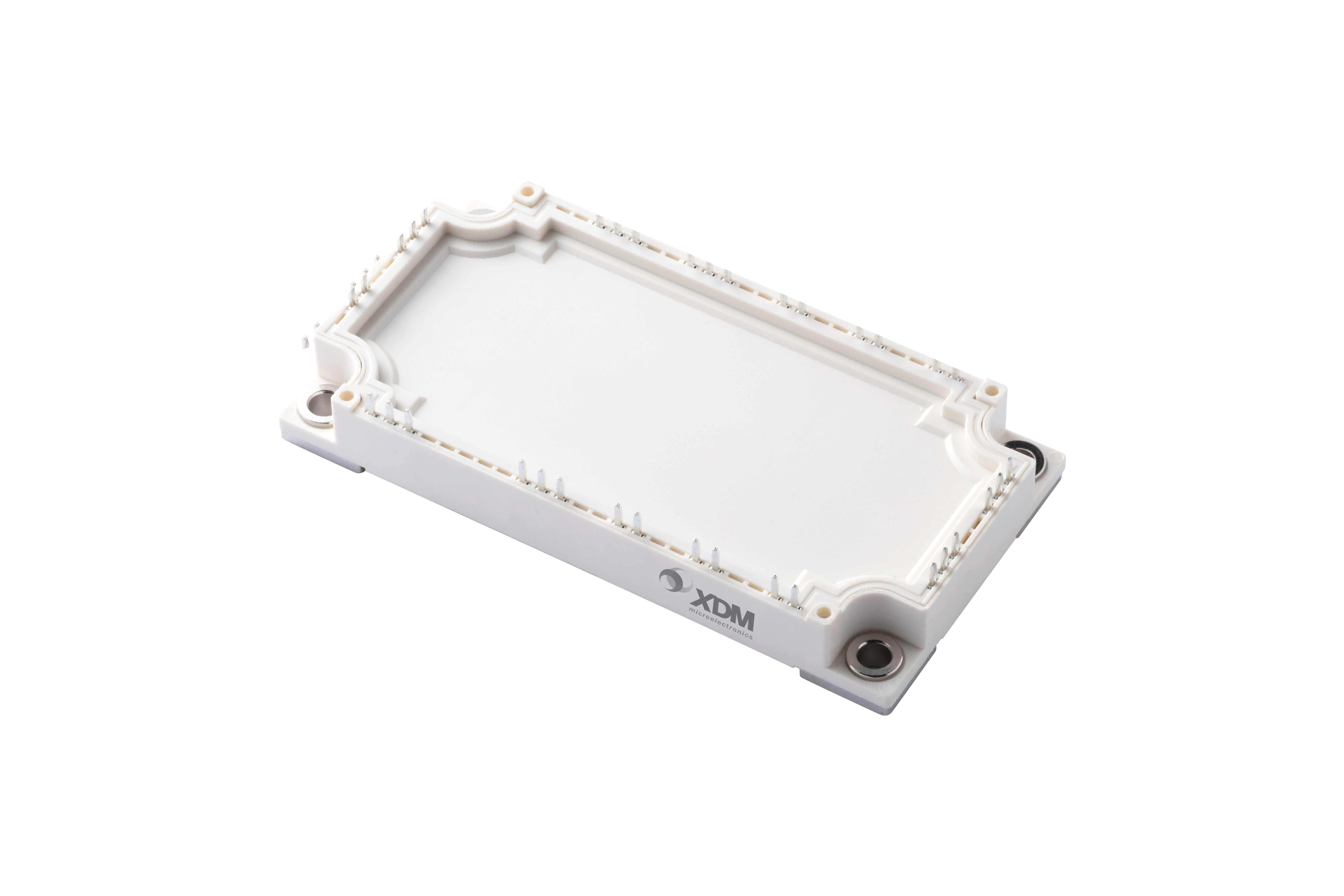

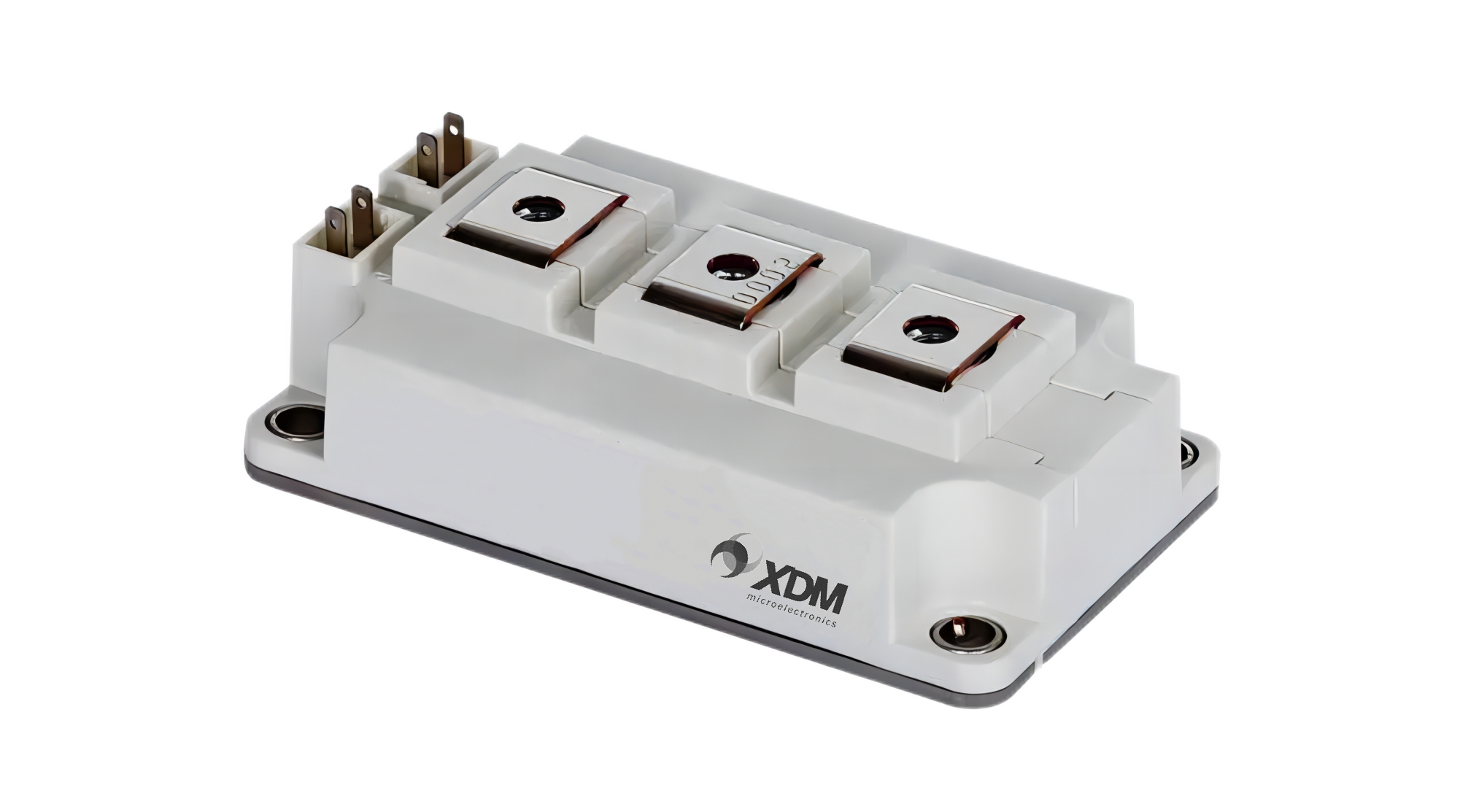

在使用IGBT模塊的場合，選擇何種電壓，電流規格的IGBT模塊，需要做周密的考慮。
a. 電流規格
IGBT模塊的集電極電流增大時，VCE上升，所產生的額定損耗亦變大。同時，開關損耗增大，元件發熱加劇。因此，根據額定損耗，開關損耗所產生的熱量，控制器件結溫（Tj）在 150℃以下（通常為安全起見，以125℃以下為宜），請使用這時的集電流以下為宜。特別是用作高頻開關時，由于開關損耗增大，發熱也加劇，需十分注意。
一般來說，要將集電極電流的最大值控制在直流額定電流以下使用，從經濟角度這是值得推薦的。
b.電壓規格
IGBT模塊的電壓規格與所使用裝置的輸入電源即市電電源電壓緊密相關。例如單相220Vac 輸入，會選擇IGBT 600~650V 耐壓、三相380Vac 輸入，會選擇IGBT 1200V 耐壓的元件。
IGBT的VGE耐壓值為±20V(電壓尖峰不可超過±30V)，如在IGBT模塊加上超出耐壓值的電壓，將會導致?lián)p壞的危險，因而在柵極-發射極之間，需確保不超出耐壓值的電壓。
在使用裝置的場合，如果柵極回路不合適或者柵極回路處于高阻抗?fàn)顟B(tài)（柵極處于開路狀態），在主回路上加上驅動電壓時，則IGBT有很大概率會損壞，為防止這類損壞情況發生，應在柵極-發射極之間并聯一只10kΩ左右的電阻為宜。
此外，由于IGBT柵極為MOS結構，對于靜電防護就要十分注意。因此，請注意下面幾點：
1.在使用模塊時，手持分裝件時，請勿觸摸驅動端子部份。
2.在用導電材料連接驅動端子的模塊時，在配線未佈好之前，請先不要接上模塊。
3.盡量在底板良好接地的情況下操作。
4.當必須要觸摸模塊端子時，要先將人體或衣服上的靜電放電后，再觸摸。
5.在焊接作業時，焊機與焊槽之間的漏泄容易引起靜電的產生，為了防止靜電的產生，請先將焊機處于良好的接地狀態下。
6.裝部件的容器，請選用不帶靜電的容器。
用于大容量逆變器等控制大電流場合使用IGBT模塊時，可以使用多個器件并聯。
并聯時，要使每個器件流過均等的電流是非常重要的，一旦電流平衡遭到破壞，那么電流過于集中的那個器件將可能被損壞。
為使并聯時電流能平衡，要適當改變器件的特性及接線方法。例如，挑選器件的VCE(sat)/VF/Vth等特性相同的器件及選擇正溫度系數的FRD，為并聯應用中的重要環節。
